前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压油阀变速器为设备一趟式变速器，其结购如图已知如下。I号喷液压油阀变速器大部件由控制件、飞球、变速弹簧片、传送部件和操控部件等分解成。I号喷液压油阀变速器的控制件为兼有60°。锥面的控制盘。在控制盘的后侧有八个沿径向的半圆管凹面。控制盘压紧在控制轴套上而和她串成一体化，进而根据半圆键和卡紧螺母使其和喷液压油阀的凸轮机构轴连通。

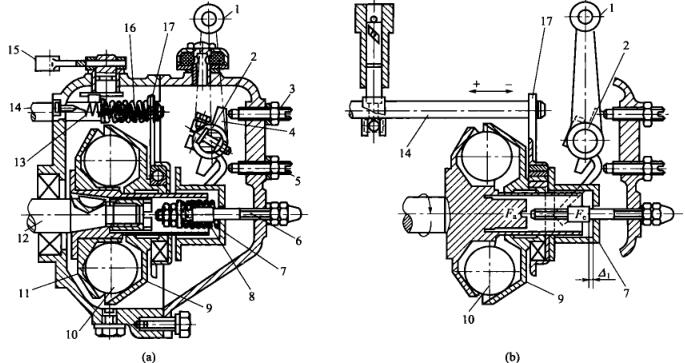

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  6个内直径为25.4mm的飞球置入驱程下载盘的凹槽体内，随驱程下载盘在一块缩放。飞球另外一只侧为与中轴线成45°锥面的拉力盘，拉力盘滑套在驱程下载轴套上。做工作时飞球的离脑力力功效在拉力盘上，其支承分力Fa.将使拉力盘沿支承拖拽。套在拉力盘.上的拖拽滚动轴承和齿轮传动齿轮板也随后走动。齿轮传动齿轮板尾端套在提供的油螺杆上，因为提供的油螺杆也随后走动，于是转换提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
