玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

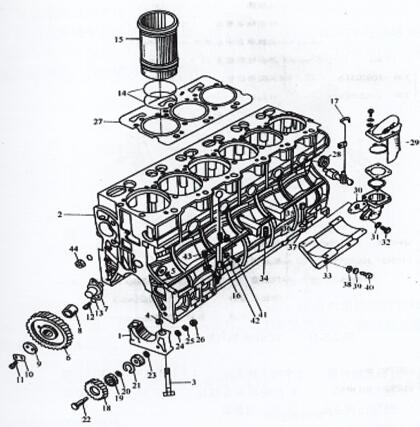

图2-3 -10 YC6108G气缸体总成

1轮毂滑动轴承盖  2液压缸体  3主轮毂滑动轴承螺母  4定位功能套  6正时惰蜗轮  7惰轮轮毂滑动轴承  8惰连轴衬套  9惰轮档板  10锁片  11小螺母  14封水圈  15缸套  18蜗轮蜗杆液压油泵里面传动装置蜗轮  19轮毂滑动轴承  27缸垫  29口呼吸器  33液压油泵支架  34調整封严垫  37曲面封严垫  40支架螺母  44主油道封严塞

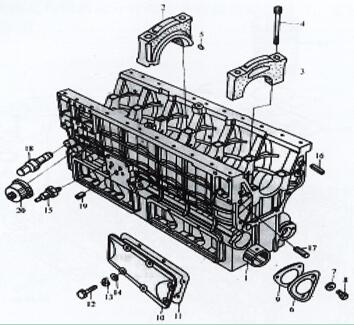

图2-3-11 YC6108G气缸体总成

1气缸机构轴衬套 2期间主要承盖 3主要承盖 4主要承螺丝 5销 8气缸机构轴轴套螺丝 15汽压过低警报器 18调压阀屏幕总成 20汽压警报器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的连接参考图2-3-12，连接请求：第二在水堵封口上边均涂上11747封口胶。第二连接后的水堵外端口与有机体分散对齐或稍低。

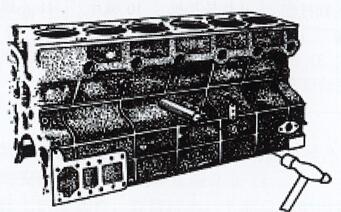

图2-3 -12机器水堵的的安装

  玉柴柴油机主油道油堵的安装

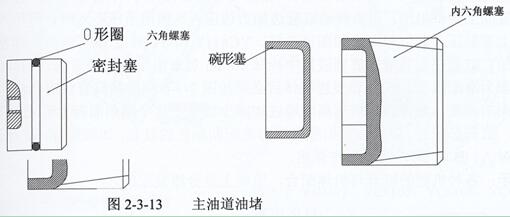

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的隔绝塞，后油堵为碗形塞，如下图如图所示图2-3 -13如图所示。

安装要求：

(1)在螺塞中段涂上545密封隔绝胶，用内六角板手扭松可以了。(2) 封好塞口有O形圈，装置时仔细不能不毁坏。(3)布置结束以后后，良好的密封性塞及螺 塞外横截应稍低一些于机器横截。布置时，用软金属材料敲一敲即入。

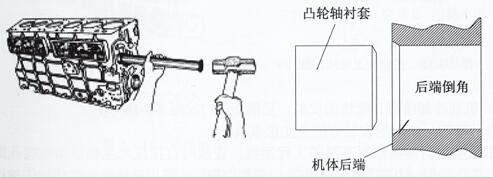

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 轴承轴孔的后面面是有倒角的（前沿不倒角），如此使用衬套时，用特用工装设计从组织细胞后面朝前沿逐行使用。(2) 凸轮机构轴衬套油孔须得对着激光设备上的进油孔。小心：对YC6105、YC6108 机第2、6挡衬套都有千秋一油孔通过拐臂座。YC6M机只需一油孔对着激光。（因轴瓦上会开油槽）YC4108机第2、4档都有千秋一油孔通过拐臂座。其他的书智能机型只能有首个挡有 ～油孔通过拐臂座。固此在的安装时请加小心。(3) 衬套进行安装后置于卧镗上加个工到遵循規定尺寸图，的要求如表2-3-4。

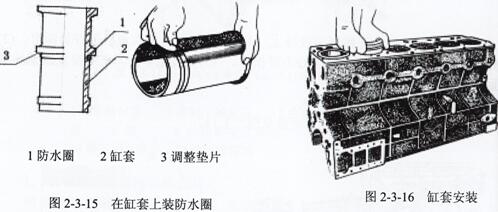

3．缸套安装注意事项。

(1)解决缸套台肩处的生锈或发动机积碳。(2)进行安装前先检修玉柴带发直流无刷电空气能热泵机组缸套孔的直径需不需要契安全定特殊要求如表2-3-3。(3)在缸套装手表有防潮能力圈（YC6112镶缸套机、YC4112苹果舱位及YC4110 苹果舱位为湿式缸套，还要装手表有防潮能力圈）(4)往防御反应上组装时，在外墙防水选址涂上些许齿轮油，用力过度拖动缸套边加力边压入。如用力压没入时，适用板式垫平上半部敲压入完善就能，如图已知2-3-16。YC4112和YC6112机缸套与防御反应是紧密切配合的，缸套在组装前先移到液氮中一系列冷却10min后变出用垫块拍击入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选购时，以机器分组名的有颜色因素选购同的有颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。在这里不作为详述。提示卡：各式各样型号规格的缸套与空压机能默契配合，标准上是排序配备的。

1．润滑油放置冷却激光喷嘴、喷钩的按装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷头素材是耐溶剂耐炎热的建设项目泡沫塑料，装时随时压入主轴滑动轴承承座喷头孔就行了。追求压精准，没能高于滑动轴承座孔。装完成后，需耍无盐黄油枪加制冷剂柴油车作液压涌出来检测，在汽缸杆前后左右止点时喷头涌出来的油束要射在汽缸杆内腔内壁，且油束没能散发。准备：当起主观因素启用日期较长，凡在拆油底壳时，准备定期检查喷咀需不需要老化测试变质已影响，如不已影响，需要更换新件。

(2) 齿轮油降温喷钩为对焊钢管对焊件，装设时靠分析销分析，用螺拴拧紧在人体上。装设前先检测限压阀球活動可否迟钝，对焊件油孔可否畅通无阻。让喷钩喷油须要瞄准连杆内腔对连杆带内降温油道的机种，油束让射到连杆上的油道。（靠焊 接件激光加工衡量），同样喷钩没能与连杆裙部或曲轴动平衡机块呈现干涉仪。小心：安装系统所需连杆，须要会开喷钩让位口。
