本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油发电厂设备变配配电盘的意义： 1、适宜的合理安排交流电源。 2、简单对电源电路的关合运营。 3、有较高的安全保障或许防护分类，能形象的表现电路板的导通感觉。

项目名称：656KW柴油车发电站空气能热泵单机配电箱主要元件明细清单
配电设备箱重要组件通知单
序号顺序	英文名称	規格規格	组织	数	生产厂家
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂制冷机组调节器	HGM6110	只	1	众智
3	生产发马达转数操纵器	C2002	只	1	孚创
4	直流电主机电源方案	DC24V	只	1	众智
5	微型后面继家用电器	HH54P    DC24V	只	2	正泰
6	小规模期间继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

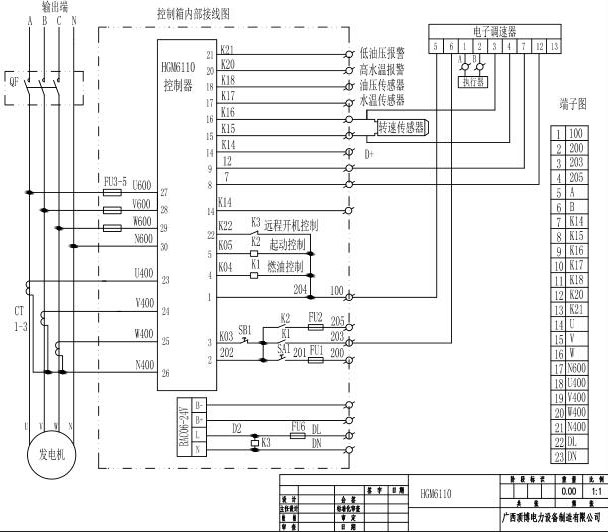

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.vptlj.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
